钻杆漏磁检测设备设计原理

2022-11-24 10:01未知点击: 次

钻杆漏磁检测设备方案设计

钻杆漏磁检测设备是针对钻杆的工作环境恶劣，长期的服役过程中产生的缺陷检测而设计的。在分析了钻杆的结构特征、缺陷形式及其易发部位，然后结合其现场情况，设计采用自驱式检测探头，配备检测辅助小车场完成现场钻杆缺陷检测的方案，并在此基础上设计了便携式钻杆漏磁检测设备。
钻杆漏磁检测设备运行方式
钻杆漏磁检测设备属于磁性无损检测设备的一种。磁性无损检测方法中传感器与被测物间需要相对运动。在磁性检测装置或系统的设计中，为了实现探头的相对扫描运动，根据检测工况的变化，探头的结构形式可分为主动式和被动式，其检测方法也相应分为主动式和被动式检测方法。
被动式检测方法为探测器不动，被测钻杆运动。这种检测方法的检测设备功能齐全，但体积大，所需检测场地面积大。主动式检测是被测钻杆不动，探测器主动移动。这类检测方法的检测设备体积小，所需检测场地小，机动、灵活性强。为适应现场堆放的钻杆检测，采用主动式检测方法比较适宜，且易构成移动式设备，方便拆卸、搬运及组装。检测过程中，钻杆被举升成悬空状态，检测探头在其上行走，可以绕过钻杆支撑架，实现检测扫描运动。

钻杆漏磁检测设备设计

针对现场钻杆的使用、存放及缺陷失效情况，对其检测的关键主要有：
（1）钻杆漏磁检测设备能够避开钻杆端部大接箍，保证加厚过渡区及杆体都能够同时一
次性地检测；
（2）  钻杆漏磁检测设备信号准确，系统控制简单，能够单双向行走，所有接线采用即插即用
法连接；
（3）  钻杆漏磁检测设备能够适应不同场地的钻杆检测，检测流程简单灵活；
（4）  钻杆漏磁检测设备模块化、通用性好，适应规格多；
（5）  钻杆漏磁检测设备操作方便，体积小，重量轻，容易搬动和组装。

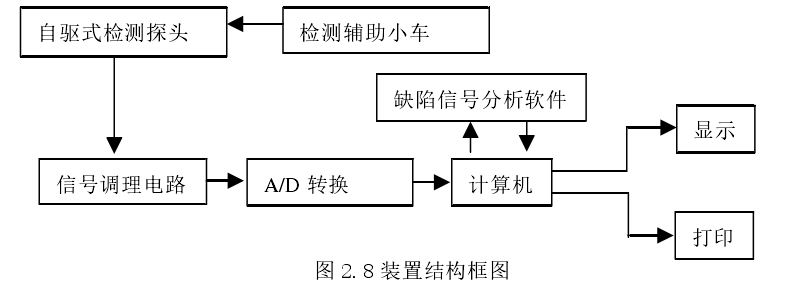

现场使用的便携式钻杆检测装置主要由驱动式检测探头、检测辅助小车、计算机
信号处理系统给电气源向组成。

检测流程为：(1)被测钻杆在其支撑架上滚动到检测区时，检测人员移动检测辅助小车，直到气动举升机构能够举起接触钻杆两端头，同时自驱式检测探头随小车运动并套到钻杆上；(2)小车上的气动举升机构举起钻杆让探头越过钻杆支撑架在钻杆上爬行，完成扫查；(3)举升机构降下，钻杆被放到支撑架上，同时让检测探头落在小车上；(4)检测人员移开小车，让探头通过钻杆端头，移出钻杆；(5)被测钻杆移开，再移入下一根待测钻杆。
